?管道材料

一、基本要求

①具有足夠的強度和一定的剛度。

②管道內壁表面光滑，減小水流阻力。

③具有一定的耐腐蝕能力。

④具有足夠的密閉性。

⑤易加工，經濟。

二、常用管材

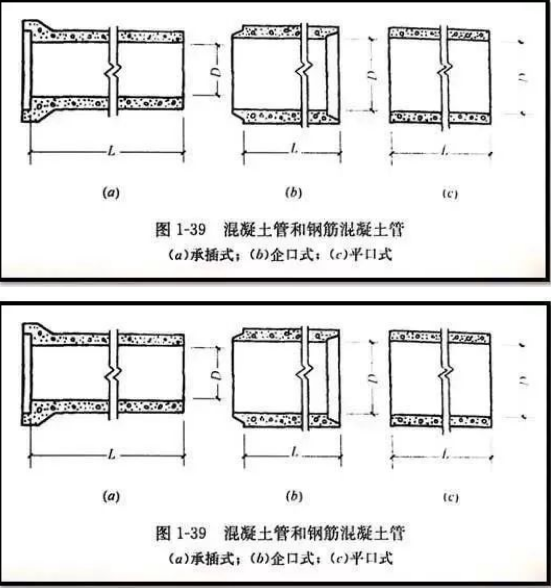

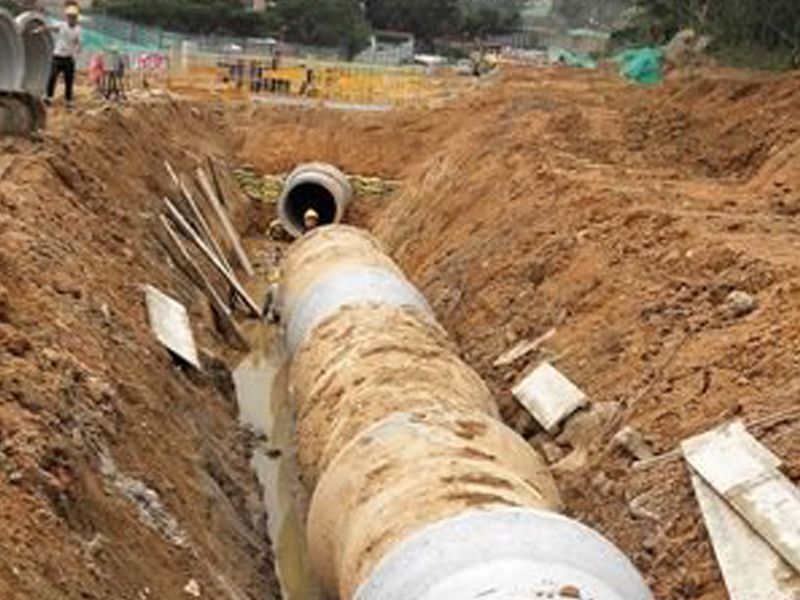

1、混凝土管和鋼筋混凝土管

 強度高，取材方便；抗酸堿及抗?jié)B性差，接頭多，自重大，運輸中易破損。

適用于土質不良地段，穿越鐵路，道路時。

管口形式：承插，平口，企口。

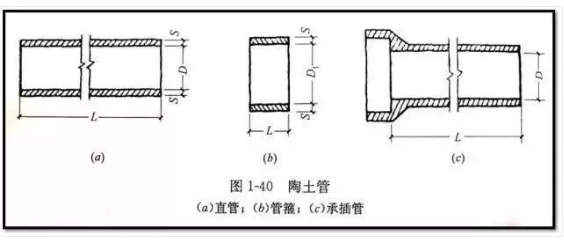

2、陶土管

上釉后管壁光滑，抗?jié)B，抗腐蝕；易碎，強度低。

適用于排除酸性工業廢水或地下水有侵蝕性時。

管口形式：承插，平口。

3、金屬管

 強度高，抗?jié)B，管壁光滑，接口少；價格高，易腐蝕。

適用于抗震等級高，地下水位高或承受高壓，流砂嚴重或?qū)B漏要求特別高的地段。

管口形式：法蘭，承插。

常見管材：鋼管，鑄鐵管。

4、塑料管道

施工方便，材質輕，內壁光滑；強度較低，剛性差，熱脹冷縮大，在日照下易老化。

管口連接：粘接，電熔焊接。

常見管材：UPVC硬聚氯乙烯，PE聚乙烯，PP聚丙烯。

5、新型管材：HDPE高密度聚乙烯，F(xiàn)RP玻璃鋼，玻纖混凝土等

三、給水管件

1、配件在管道的轉彎，分支，變徑及連接其他設備處使用。

如：三通，四通，彎頭，異徑管（變徑管），短管（變接口）等。

2、附件

輸配水控制

止回閥：控制水流只朝一個方向流動，防止倒流。

排氣閥：排骨管道中的氣體，減小水流阻力。

泄水閥：排空管道，清除沉淀物。消防栓：消防車取水設施。

一、基礎

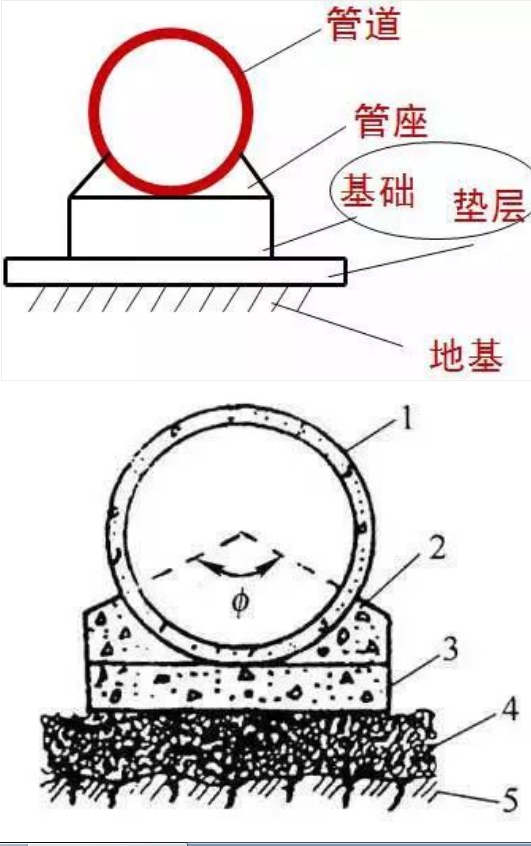

包括：地基，基礎，管座。

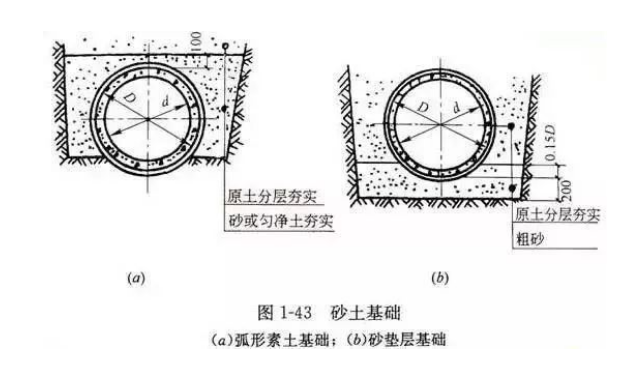

1、砂土基礎

弧形素土基礎，砂墊層基礎。

 適用于土壤條件非常好、無地下水的地區，管道直徑小于600mm，管頂覆土厚度在0.7～2.0m之間的管道，不在車行道下的次要管道及臨時性管道。

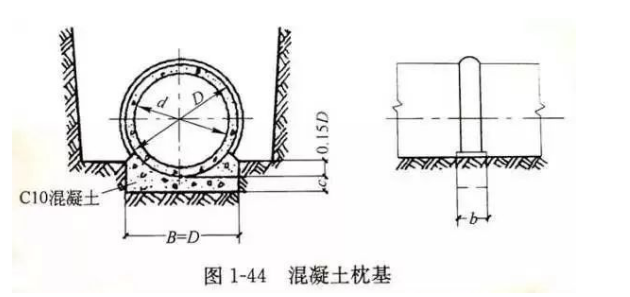

2、混凝土枕基
在管道接口下設混凝土墊塊。

適用于土壤條件較好、無地下水的地區，給排水支管。

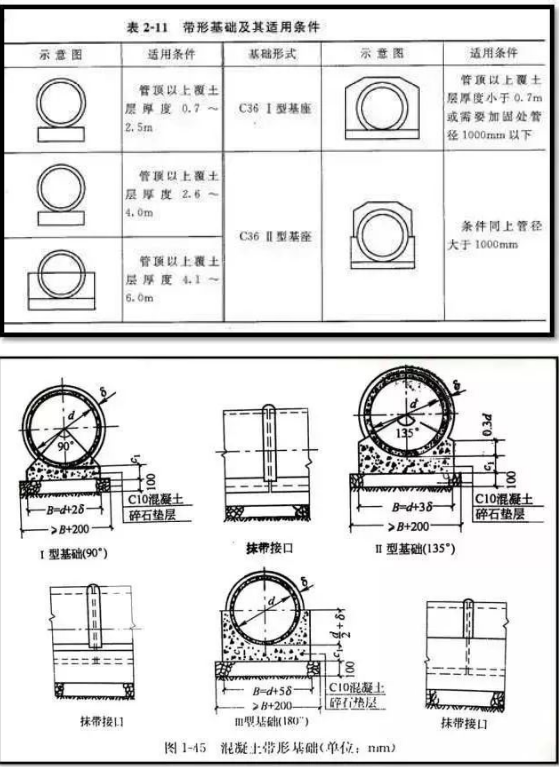

3、混凝土帶形基礎沿管道全長鋪設帶狀水泥混凝土，適用于各種土質，特別是土壤條件差、震區、重要管道等。

按管座的形式，分為90度、135度、180度、360度四種管座基礎，根據管道埋置深度選擇。

二、排水管道附屬構筑物

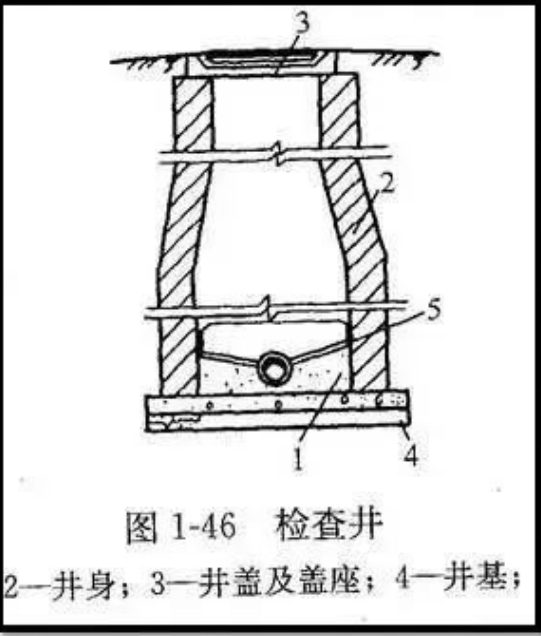

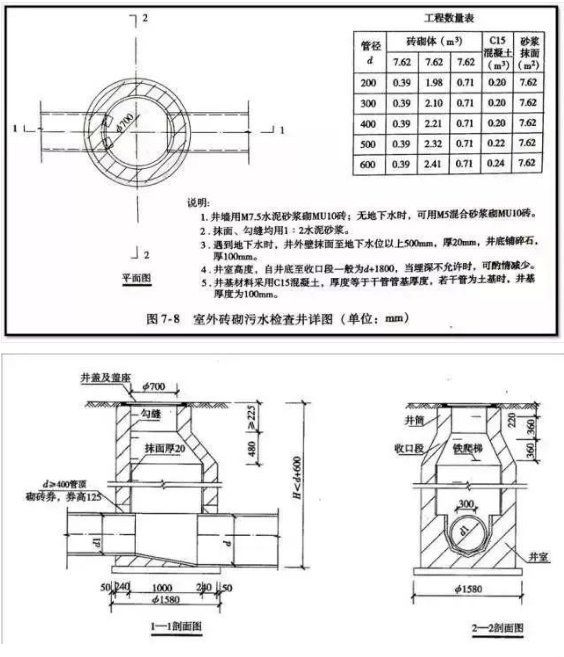

1、檢查井

功能：便于對管道銜接以及定期檢查和疏通。

位置：管道交匯，轉彎，尺寸或坡度改變處，跌水，相隔一定距離的直線段上。

構造：由井底，井身，井蓋組成。

①井底一般采用低標號混凝土、基礎采用碎、卵石或混凝土；

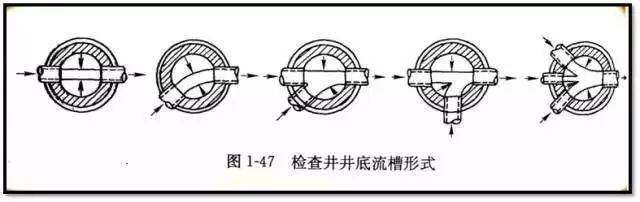

宜設流槽，并使流槽底具有一定坡度，以降低水流阻力，防止淤積；

流槽兩側至井壁間應有不小于20cm的寬度，以便于養護人員下井時立足，即溝肩。

②井身

以磚、石砌筑，也可以鋼筋混凝土現澆。

不需要下井的淺檢查井，井身為直壁圓筒形；需要下井的其井身在構造上分為井室、漸縮部、井筒三個部分。

井室直徑不小于1m，井筒直徑不小于0.7m。井室與井筒間以漸縮部連接。也可在井室上加鋼筋混凝土蓋板，在蓋板上砌筑井筒。

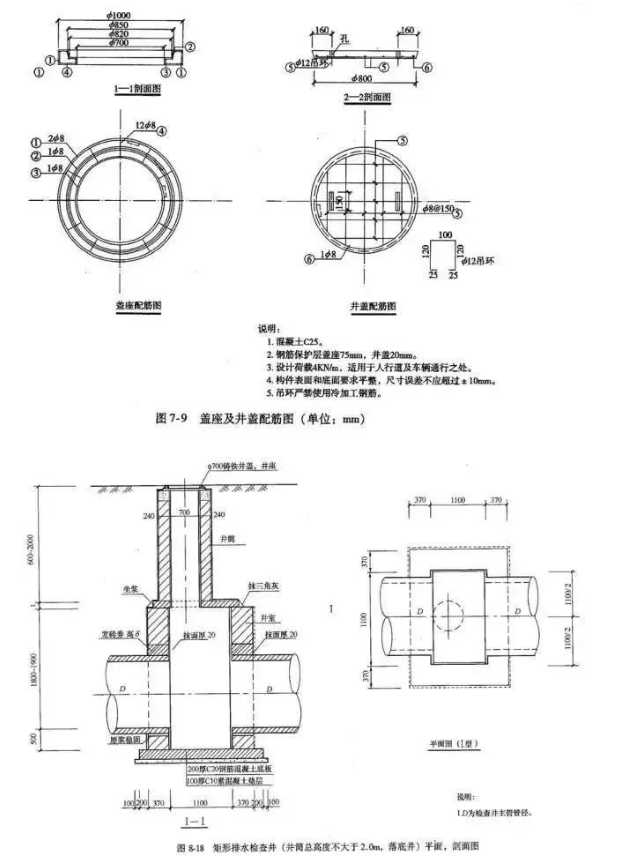

③井蓋

由井蓋和蓋座組成，常用采用鑄鐵、鋼筋混凝土等。

為防止雨水流入，蓋頂應略高于地面。

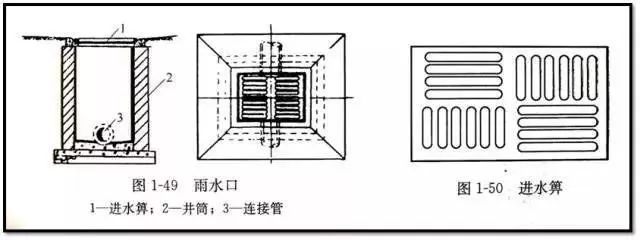

2、雨水口

功能：收集地表徑流的雨水，將其引入雨水管道。

位置：道路交叉口，直線上一定距離（25-50m）處，路緣石低洼地。

構造：由基礎，井箅，井筒，連接管組成。

三、給水管道附屬構筑物

1、閥門井

 功能：安裝各種給水管道附件，方便操作和養護。

2、泄水閥井

  功能：排除泄水閥所排放水，由濕井與閥門井相連組成。

3、支墩

 功能：防止管道的承插接口因承受過大的水流推力，而導致接口脫落。

位置：彎管、三通、變徑等位置。

?管道工程圖一般規定

一、標高

 壓力管應標注管中心標高。

 溝渠和重力管應標注溝（管）內底標高。

  二、管徑

公稱直徑：DN，常用于金屬管材。如：鑄鐵管DN25。

外徑：D×δ，常用于不銹鋼管、無縫鋼管。如：不銹鋼管D108×4。

內徑：d，常用于混凝土管、陶土管等。如：鋼筋混凝土管d300。

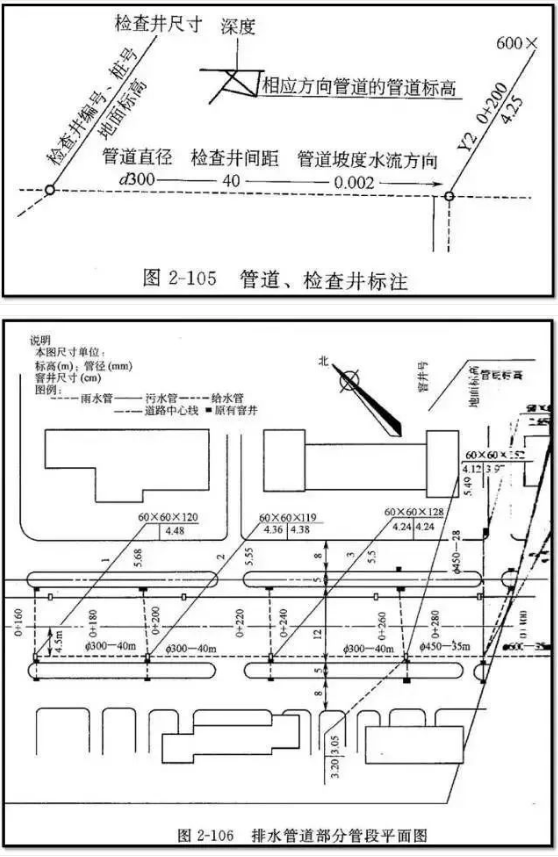

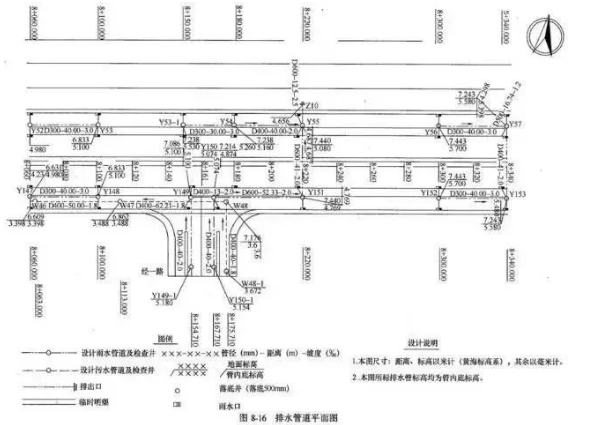

?平面圖

圖示內容

表明管道的平面位置，管道直徑、長度、坡度，檢查井位置、編號，水流方向等。

比例：1:500或1:1000,與道路施工圖一致。

方位：坐標網或指北針

道路平面圖：中心線、邊線、樁號等

管線：雨水Y、污水W、給水J，以不同的線型表示。

附屬構筑物：圖例表示井編號，如W5，5號污水檢查井。

 標高：地面標高和管道標高

管道：直徑、長度、坡度、流向。

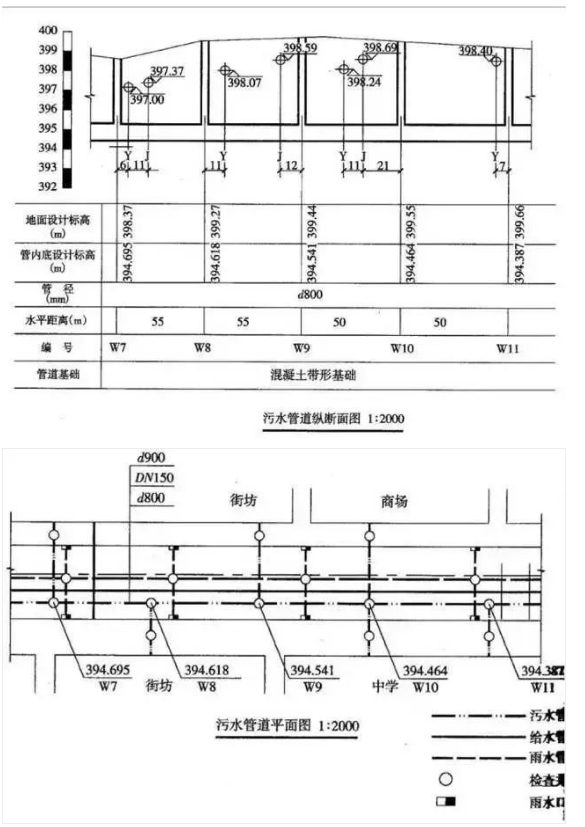

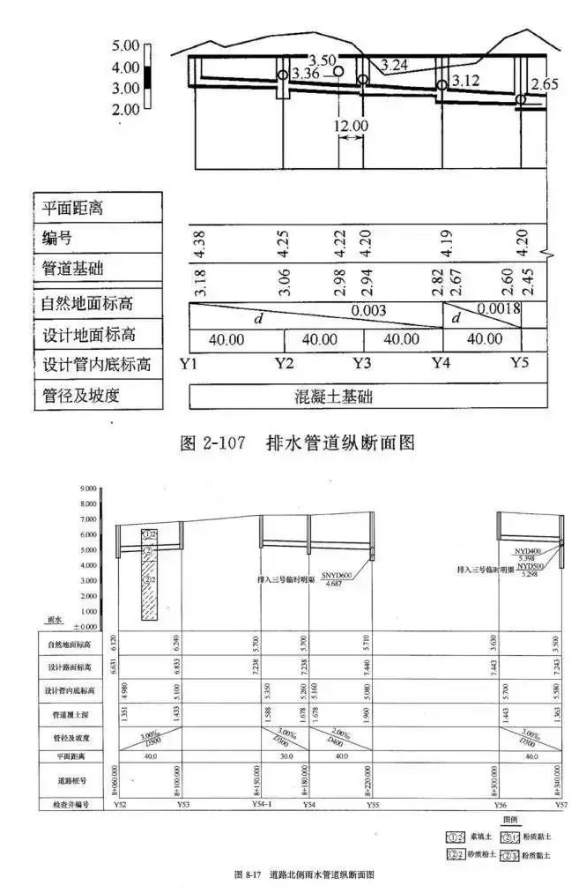

?縱斷面圖

圖示內容表示地面起伏情況，管道敷設深度，管道直徑及坡度，與其他管道交接情況。

橫向表示長度，豎向表示管徑與標高。

圖樣部分

比例：豎向比例常為橫向比例的10倍n線形；粗雙線—管道，粗實線—地面，雙豎線—檢查井。

支管標注：SYD400—方位、代號、管徑，即表示由南向接入的直徑400mm的雨水管道。

圖表部分

編號：檢查井編號。 平面距離：相鄰檢查井的中心距離。

管徑及坡度：當管徑與坡度不變時，可只標一個。

管道標高：排水管是指檢查井進，出口管道內底標高。

設計路面標高：由道路中線設計標高，道路橫坡，檢查井距道路中心線的距離而推算。

原地面標高：原始自然地面。

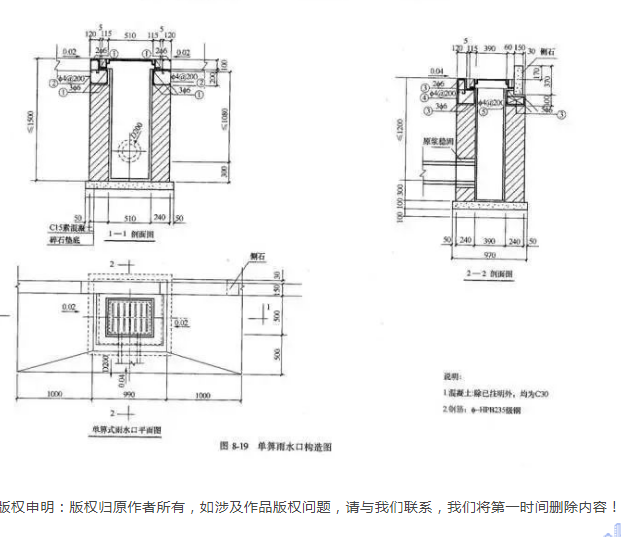

?構筑物詳圖
